Schuine Tandheugel Module 2 Q7 2000mm (High Precision)

Met trots introduceren wij onze schuine tandheugels. Voor meerdere jaren hebben wij de hoge precisie Q7 systemen gebruikt op industriële CNC machines en andere specifieke projecten. En hier kregen we dan ook altijd een goed resultaat van! Zowel onze heugels als tandwielen zijn gemaakt van SAE staal en zijn op hoge tempratuur gehard en daarna in een oliebad gestopt om de levensduur te verlengen.

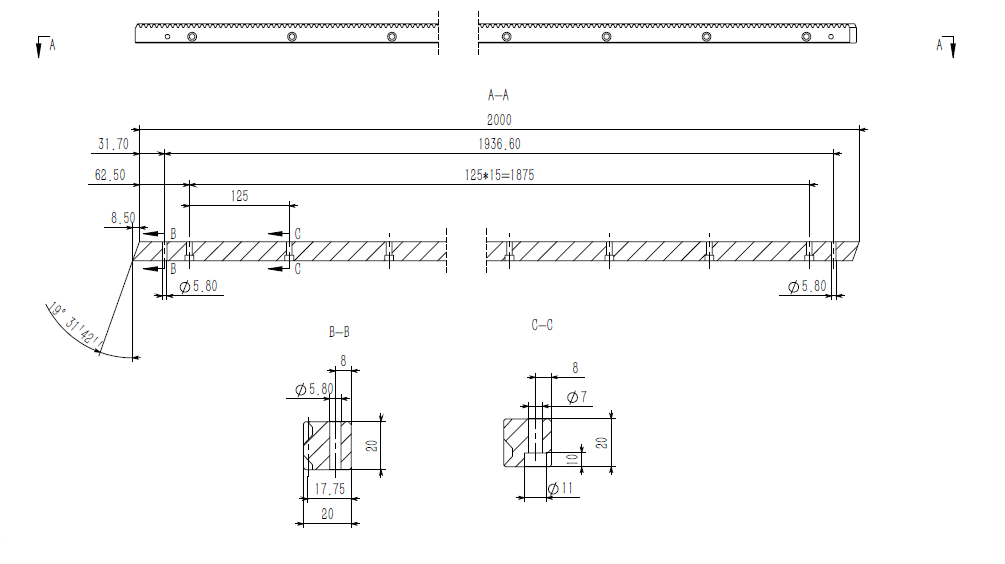

Speciaal voor onze klanten zijn alle gaten al aanwezig om te monteren en zijn er 2 paspen gaten aan beide uiteinde voor een goede overloop.

Specificaties:

• Hoge precisie-toepassingen (0.04mm)
• Toepassingen met hoge belasting (Rack is gemaakt van materiaal van betere kwaliteit en gehard)
• Kortere bouwtijden (eenvoudige montage)
• Modulair systeem (Mogelijk om meerdere racks aan elkaar te koppelen om een ​​zeer lang lineair systeem te maken)

Technische specificaties:

• Type rek: Recht Module: 2
• Afmetingen: 20x20x2000mm
• Gewicht: 8,8 kg
• Kwaliteit: 7
• Materiaal: SAE
• Drukhoek: 20°
• Warmtebehandeling: inductiegeharde tanden 56-60 HRC
• Oppervlakteafwerking: geslepen (alle zijden)
• Treksterkte: 1000 N/mm²
• Aanbevolen speling om een ​​perfecte uitlijning te bereiken: Q7= 0,04 mm
